Schematy modułów zestawu uruchomieniowego ATB rev:1.02

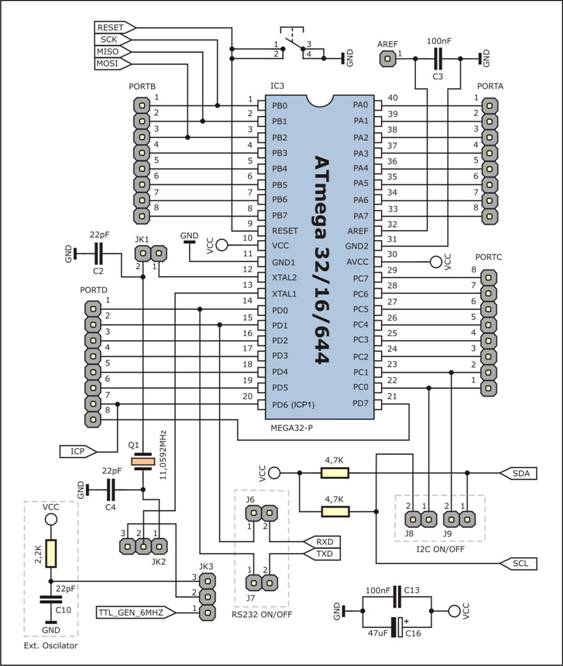

moduł mikrokontrolera

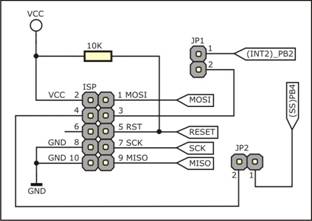

Moduł złącza programatora ISP

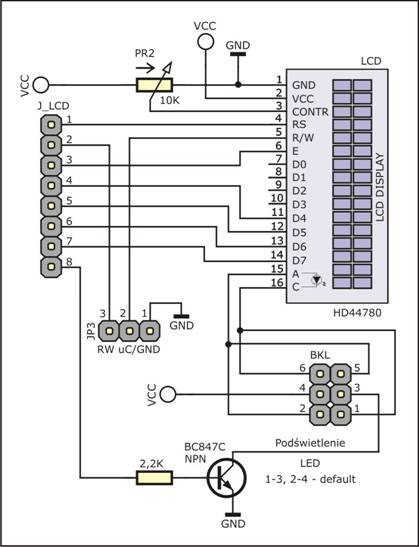

Moduł wyświetlacza LCD

Moduł sekcji zasilania zewnętrznego

Moduł odbiornika podczerwieni

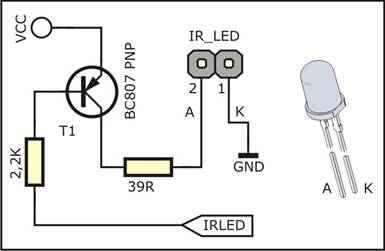

Moduł nadajnika podczerwieni

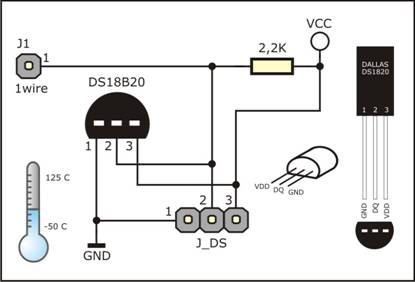

Moduł czujnika temperatury DS18B20

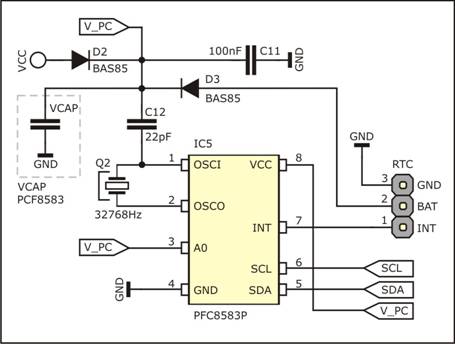

Moduł RTC

Moduł EEPROM

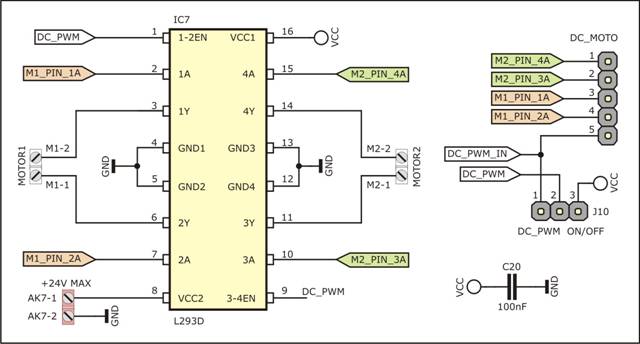

Moduł mostków H (L293D)

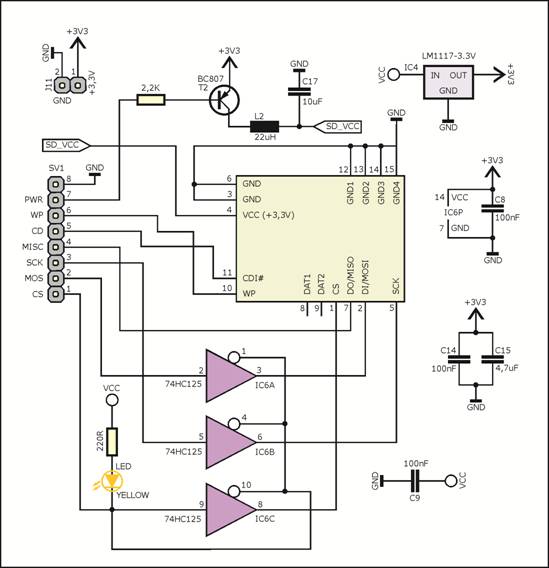

Moduł karty pamięci

Moduł buz zera

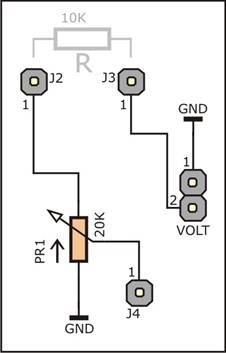

Moduł wejścia analogowego (pomiar napięcia)

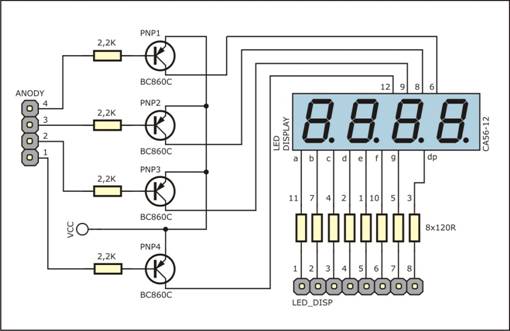

Moduł wyświetlacza 7-segm. LED

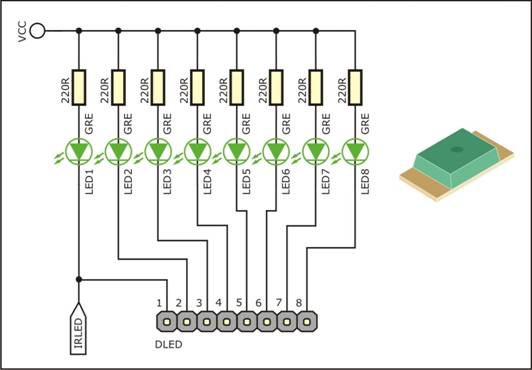

Moduł diod LED

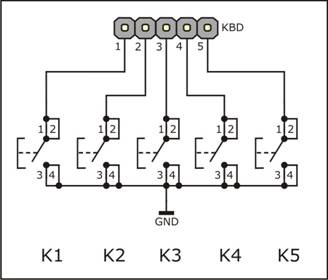

Moduł przycisków micro-switch

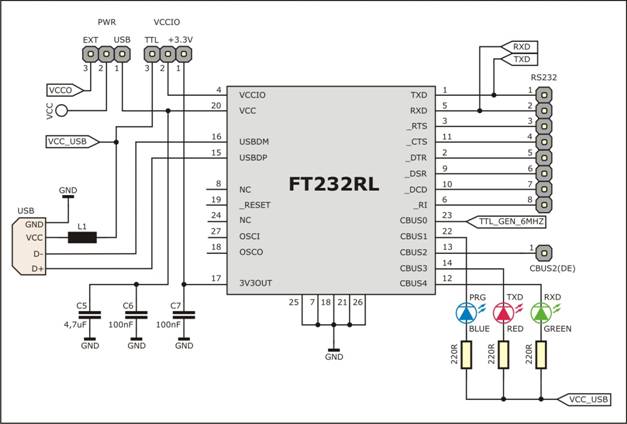

Moduł przejściówki USB/RS232 – FT232RL

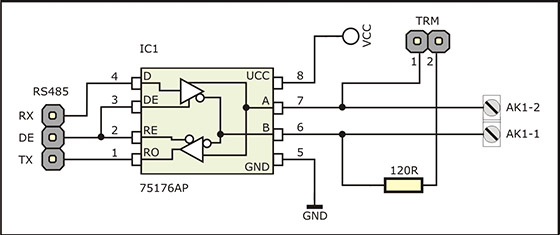

Moduł nadajnika/odbiornika linii RS485
